Intel 網閘平臺

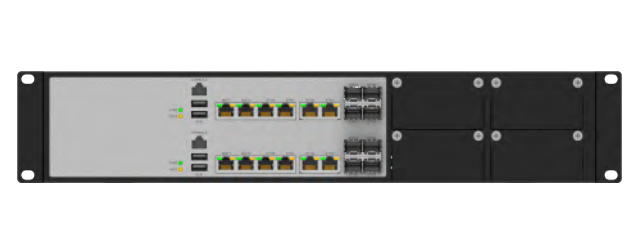

ANS-42480Z
ANS-42480Z
ANS-42480Z

產品特點

采用“2+1”的系統架構，即“內網主機”+ “隔離卡”+“外網主機”
專用安全隔離和交換芯片，雙擺渡傳輸技術
基于X86架構，可選Intel W480E/W420E高速芯片組
支持intel 10th/11th 酷睿I3/I5/I7系列、至強W1200/W1300系列處理器
最大支持4個DDR4 UDIMM內存，最大128GB,支持ECC
最大集成6個intel I226-V和1個intel I350AM4
最大支持2個抽取式的PCI
  • 產品描述
  • 硬件規格
  • 訂購信息
  • 資料下載
      產品ANS-42480Z是一款標準的19英寸2U上架網閘應用平臺，可選Intel W420E/W480E芯片組，通用支持IntelLGA1151封裝Intel 6th/7th酷睿I3,I5,I7，奔騰，賽揚系列處理器，（至強W1200/W1300系列處理器只有W480芯片組支持）。平臺采用模塊化設計，通過配置選擇SOC模塊、內存模塊及網絡模塊來最大程度上的滿足應用需求。
處理器
 Intel 10th/11th/酷睿I3/酷睿I5/酷睿I7系列處理器;Intel 至強 W1200/W1300系列處理器（W480E only）
芯片組
 Intel H420E/W480E chipset co-lay
內存
W480E:4個 DDR4 UDIMM內存，最大 128GB，支持ECC
W420E:2個 DDR4 UDIMM內存，最大64GB
mSATA 1個，與CF互斥
SATA 3個
CF 1個，與msata互斥
EMMC N/A
板載網口

6*RJ45 2.5G電口；4*SFP千兆光口（W480E only);1*排針2.5G電口（W480E only)
網絡芯片

6*Intel I226-V1*Intel I350AM4
BYPASS 0-3組bypass可選
miniPCIe 1個miniPCIe接口（W480E only)
PCIe

W480E: 2個前置PCIe X8 slot+1個后置PCIe x8 slot（x4 sign)，W480E搭配轉接卡可增加一個上層4擴（x1 sign)
H420E: 1個前置PCIe X8 slot
M.2 搭配11代處理器可支持1個
串口 前置1個RJ45 console口，內置1個板載RS232插針
USB 2個前置USB3.0母座；2個內置USB2.0插針
電源類型 GRPS 450W 冗余電源/250W 單電源
電源輸入 AC 220V、HVDC 240V、DC48V可選
觸發方式 ATX 觸發
AC上電啟動 支持來電自啟、記憶上次狀態、保持關機選擇
規格 2U高度可選定制
材質

SGCC，厚度1.2mm

顏色 黑色砂紋（多種顏色可選，可指定色號）
尺寸

2U：88.5（高）x 440（寬）x 580（深）mm

安裝方式 2U機型支持19英寸標準機架上架
MTBF MTBF ≥ 50,000 小時
MTTR MTTR < 0.5小時
工作溫度 0℃~40℃
工作濕度 20%~80%，非凝露

ANS-42480Z-01-101-S/2U

Intel W480E平臺整機、支持Intel 10th/11th/酷睿I3/酷睿I5/酷睿I7系列和至強W1200/W1300系列處理器、DDR44/8/16/32G、mSATA與CF互斥/SATA存儲、板載6電口+4千兆光口、2個ANS模塊擴展位支持全系A(chǔ)NS網卡模塊、內置千兆/萬兆隔離網卡、單電&冗電 ATX電源輸入、標準2U19英寸上架式

ANS-42480Z-02-101-S/2U

Intel W480E平臺整機、支持intel 10th/11th/酷睿I3/酷睿I5/酷睿I7系列處理器、DDR4 4G/8G/16G/32G、mSATA與CF互斥/SATA存儲、板載6電口、1個ANS模塊擴展位支持全系A(chǔ)NS網卡模塊、內置千兆/萬兆隔離網卡、單電&冗電 ATX電源輸入、標準2U19寸上架式

ANS-42480Z-03-101-S/2U

Intel H420E平臺整機、支持intel 10th/11th/酷睿I3/酷睿I5/酷睿I7系列和至強 W1200/W1300系列處理器、DDR4 4/8/16/32GB、mSATA與CF互斥/SATA存儲、板載6電口+4千兆光口、2個ANS模塊擴展位支持全系A(chǔ)NS網卡模塊、內置千兆/萬兆隔離網卡、單電&冗電 ATX電源輸入/標準2U19寸上架式

ANS-42480Z-04-101-S/2U

Intel H420E平臺整機、支持intel 10th/11th/酷睿I3/酷睿I5/酷睿I7系列處理器、DDR4 4G/8G/16G/32G、mSATA與CF互斥/SATA存儲、板載6電口、1個ANS模塊擴展位支持全系A(chǔ)NS網卡模塊、內置千兆/萬兆隔離網卡、單電&冗電 ATX電源輸入、標準2U19寸上架式
